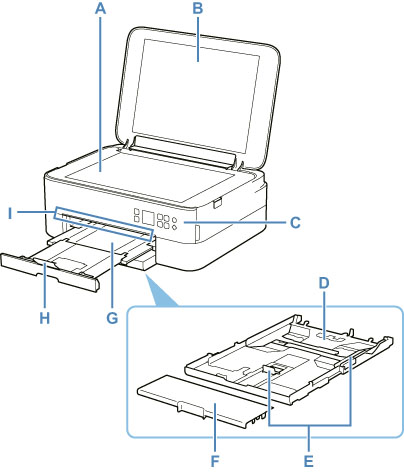

ภาพด้านหน้า

A: แท่นวาง

ป้อนต้นฉบับในที่นี่

B: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

C: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

แผงการทำงานสามารถเอียงได้

• แผงการทำงาน

D: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

• การป้อนกระดาษในกลักกระดาษ

E: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

F: ฝาครอบกลักกระดาษ

ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ

G: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

H: สิ่งค้ำออกกระดาษ

เปิดเพื่อรองรับกระดาษที่ออกมา

I: แถบสถานะ

สว่างหรือกะพริบเพื่อบ่งบอกการทำงานของเครื่องพิมพ์ หรือเมื่อเกิดข้อผิดพลาด

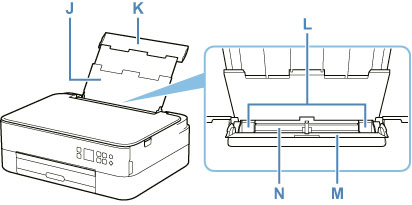

J: ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

K: ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

L: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

M: ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

N: เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษในเทรย์ด้านหลัง
• การป้อนซองจดหมายในเทรย์ด้านหลัง
